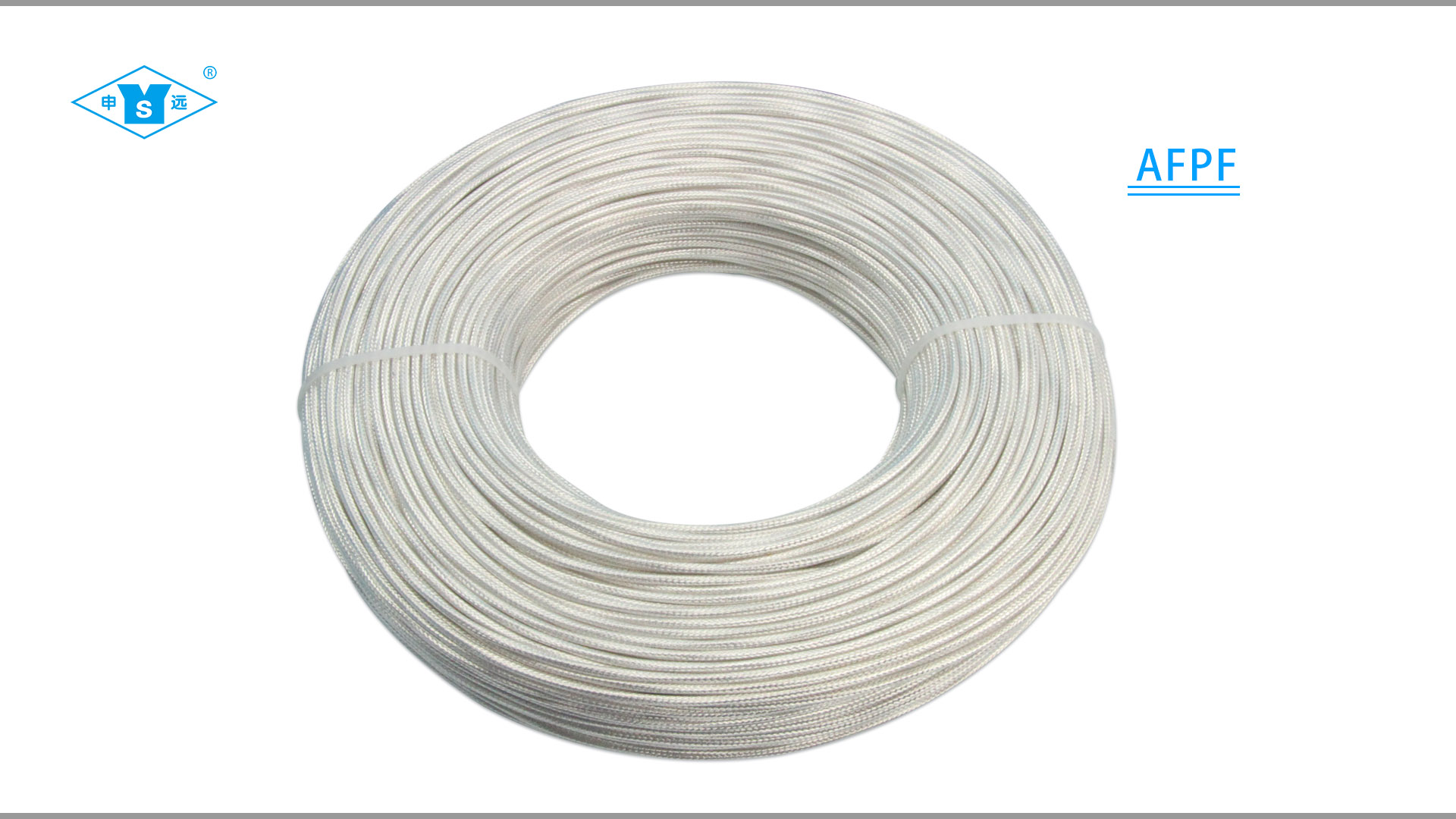

AFPF - 上海申远高温线有限公司

产品型号

AFPFQ/IRMV1－2008

产品特性

1、额定电压：300v

2、工作温度：-65～+200℃/250℃

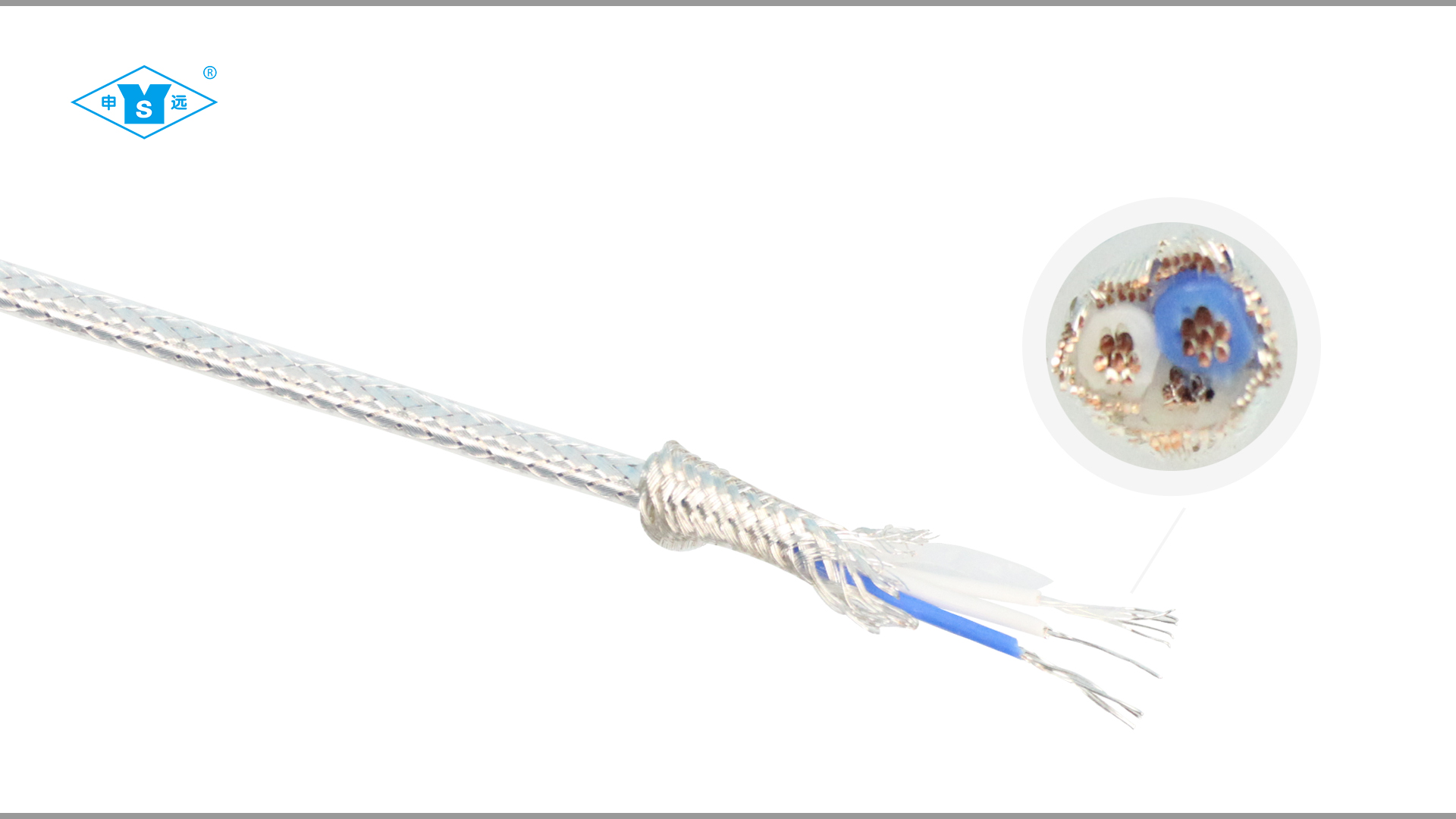

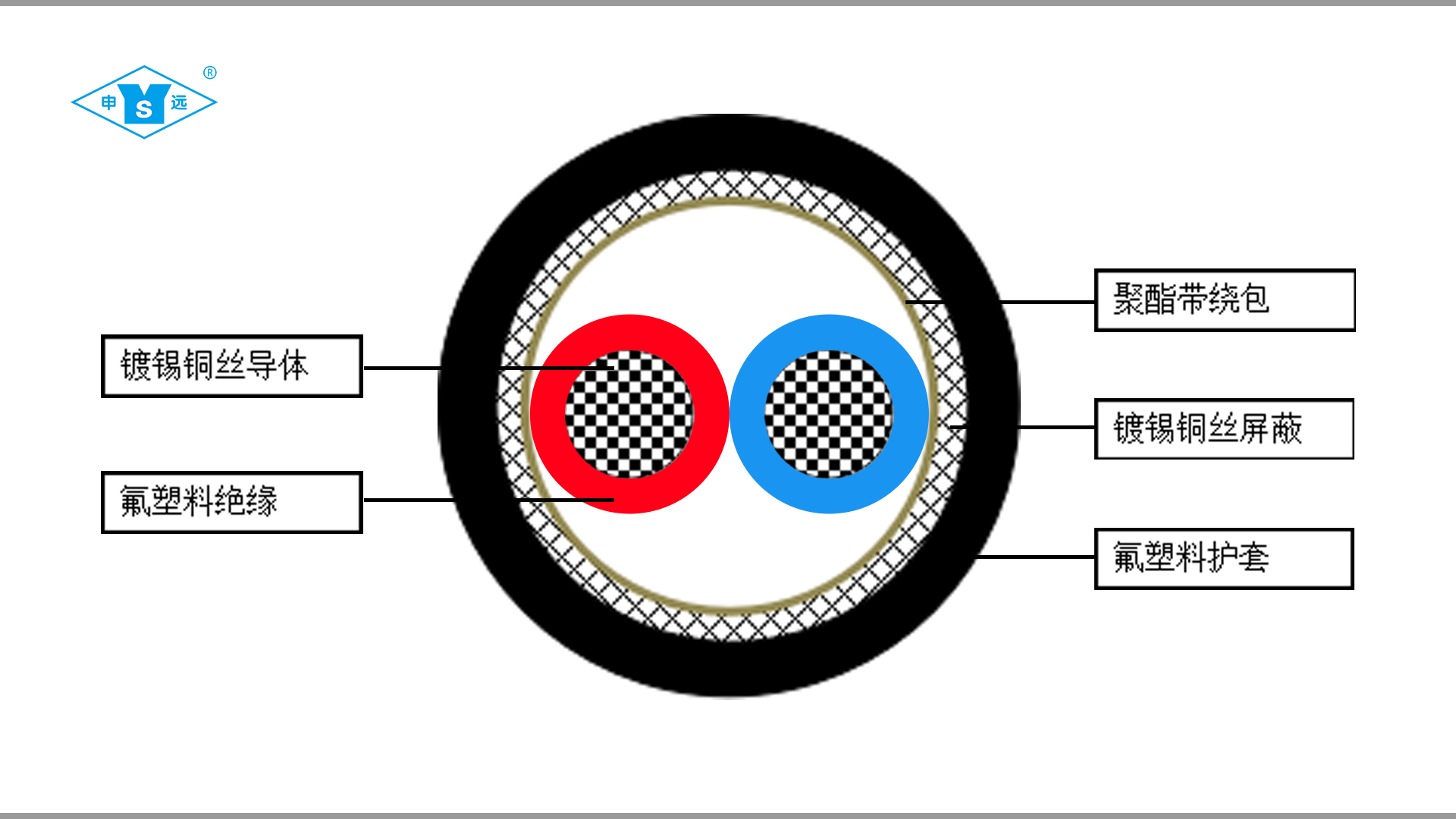

3、导体：绞合镀锡或镀银铜线

4、绝缘：FEP（200℃）或PFA（250℃）铁氟龙

5、护套：FEP（200℃）或PFA（250℃）铁氟龙

6、颜色：红/黄/兰/白/黑/黄绿/棕/绿等

特点/用途
交货要求
技术参数

特点/用途

特点/用途：具有优良的耐腐蚀性能，抗油、强酸、抗强碱、强氧化剂等；具有优良的电绝缘性能、耐高电压、高频损耗小、不吸潮、绝缘电阻大；具有优良的耐燃、耐老化性能、使用寿命长。电子行业中，可用于温度补偿导线，耐低温导线，高温加热导线，耐老化电线及阻燃电线；家用电器行业中，可用于空调机，微波炉，电子消毒柜，电饭堡，电子热水瓶，电暖器，电烤箱，电炒锅，灯具灯饰等的内部布线。

交货要求

交货要求：按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%

技术参数

芯数×截面（mm2）	导体结构根数/线径（mm）	绝缘/厚度（mm）	绝缘/外径（mm）	护套/厚度（mm）	护套/外径（mm）	20 ℃时导体直流电阻（ Ω /km ）
芯数×截面（mm2）	导体结构根数/线径（mm）	绝缘/厚度（mm）	绝缘/外径（mm）	护套/厚度（mm）	护套/外径（mm）	20 ℃时导体直流电阻（ Ω /km ）
1 × 0.12	7/0.15	0.2	0.85	0.2	1.7	150
1 × 0.2	7/0.20	0.2	1	0.2	1.9	83.5
1 × 0.35	19/0.16	0.25	1.3	0.25	2.2	49.5
1 × 0.5	19/0.18	0.25	1.4	0.25	2.4	36
1 × 0.75	19/0.23	0.25	1.7	0.25	2.7	22.7
1 × 1.0	19/0.26	0.25	1.8	0.25	2.8	19
2 × 0.035	7/0.08	0.2	0.65	0.2	2.2	525
3 × 0.05	7/0.10	0.2	0.7	0.25	2.4	330
3 × 0.08	7/0.12	0.2	0.78	0.25	2.5	227
4 × 0.08	7/0.12	0.2	0.78	0.25	2.8	227
6 × 0.08	7/0.12	0.2	0.78	0.25	3.2	227
2 × 0.12	7/0.15	0.2	0.85	0.25	2.7	150
3 × 0.12	7/0.15	0.2	0.85	0.25	2.7	150
4 × 0.12	7/0.15	0.2	0.85	0.25	3	150
5 × 0.12	7/0.15	0.2	0.85	0.3	3.3	150
6 × 0.12	7/0.15	0.2	0.85	0.3	3.6	150
7 × 0.12	7/0.15	0.2	0.85	0.3	3.6	150
8 × 0.12	7/0.15	0.2	0.85	0.3	3.9	150
10 × 0.12	7/0.15	0.2	0.85	0.3	4.5	150
12 × 0.12	7/0.15	0.2	0.85	0.3	4.6	150
19 × 0.12	7/0.15	0.2	0.85	0.35	5.5	150
2 × 0.2	7/0.20	0.2	1	0.25	2.9	83.5
3 × 0.2	7/0.20	0.2	1	0.25	3	83.5
4 × 0.2	7/0.20	0.2	1	0.3	3.5	83.5
5 × 0.2	7/0.20	0.2	1	0.3	3.8	83.5
6 × 0.2	7/0.20	0.2	1	0.3	4.2	83.5
7 × 0.2	7/0.20	0.2	1	0.3	4.2	83.5
8 × 0.2	7/0.20	0.2	1	0.35	4.5	83.5
10 × 0.2	7/0.20	0.2	1	0.35	5.2	83.5
12 × 0.2	7/0.20	0.2	1	0.35	5.4	83.5
19 × 0.2	7/0.20	0.2	1	0.4	6.4	83.5
2 × 0.35	19/0.16	0.25	1.3	0.25	3.5	49.5
3 × 0.35	19/0.16	0.25	1.3	0.25	3.6	49.5
4 × 0.35	19/0.16	0.25	1.3	0.3	4.25	49.5
5 × 0.35	19/0.16	0.25	1.3	0.35	4.7	49.5
6 × 0.35	19/0.16	0.25	1.3	0.35	5	49.5
7 × 0.35	19/0.16	0.25	1.3	0.35	5.1	49.5
8 × 0.35	19/0.16	0.25	1.3	0.35	5.5	49.5
10 × 0.35	19/0.16	0.25	1.3	0.4	6.5	49.5
12 × 0.35	19/0.16	0.25	1.3	0.4	6.7	49.5
19 × 0.35	19/0.16	0.25	1.3	0.5	8	49.5
2 × 0.5	19/0.18	0.25	1.4	0.25	3.8	36
3 × 0.5	19/0.18	0.25	1.4	0.25	3.9	36
4 × 0.5	19/0.18	0.25	1.4	0.3	4.6	36
5 × 0.5	19/0.18	0.25	1.4	0.35	5	36
6 × 0.5	19/0.18	0.25	1.4	0.35	5.4	36
7 × 0.5	19/0.18	0.25	1.4	0.35	5.4	36
8 × 0.5	19/0.18	0.25	1.4	0.35	5.9	36
10 × 0.5	19/0.18	0.25	1.4	0.4	7	36
12 × 0.5	19/0.18	0.25	1.4	0.4	7.2	36
19 × 0.5	19/0.18	0.25	1.4	0.5	8.5	36
20 × 0.6	19/0.20	0.25	1.5	0.5	9.5	36
2 × 0.75	19/0.23	0.25	1.7	0.3	4.6	22.7
3 × 0.75	19/0.23	0.25	1.7	0.4	4.8	22.7
4 × 0.75	19/0.23	0.25	1.7	0.4	5.5	22.7
5 × 0.75	19/0.23	0.25	1.7	0.4	6	22.7
6 × 0.75	19/0.23	0.25	1.7	0.4	6.4	22.7
7 × 0.75	19/0.23	0.25	1.7	0.4	6.4	22.7
8 × 0.75	19/0.23	0.25	1.7	0.4	6.9	22.7
10 × 0.75	19/0.23	0.25	1.7	0.4	8.2	22.7
12 × 0.75	19/0.23	0.25	1.7	0.5	8.5	22.7
19 × 0.75	19/0.23	0.25	1.7	0.6	10.2	22.7
2 × 1	19/0.26	0.25	1.8	0.3	4.7	19
3 × 1	19/0.26	0.25	1.8	0.35	4.8	19
4 × 1	19/0.26	0.25	1.8	0.4	5.6	19
5 × 1	19/0.26	0.25	1.8	0.4	6.2	19
6 × 1	19/0.26	0.25	1.8	0.4	6.8	19
7 × 1	19/0.26	0.25	1.8	0.4	6.8	19
8 × 1	19/0.26	0.25	1.8	0.4	7.3	19
10 × 1	19/0.26	0.25	1.8	0.5	8.8	19
12 × 1	19/0.26	0.25	1.8	0.5	9	19
19 × 1	19/0.26	0.25	1.8	0.6	10.8	19
2 × 1.5	19/0.32	0.3	2.25	0.4	5.8	11.7
3 × 1.5	19/0.32	0.3	2.25	0.4	6	11.7
4 × 1.5	19/0.32	0.3	2.25	0.4	6.8	11.7
5 × 1.5	19/0.32	0.3	2.25	0.4	7.5	11.7
6 × 1.5	19/0.32	0.3	2.25	0.5	8.4	11.7
7 × 1.5	19/0.32	0.3	2.25	0.5	8.4	11.7
8 × .5	19/0.32	0.3	2.25	0.5	9	11.7
10 × 1.5	19/0.32	0.3	2.25	0.5	10.5	11.7
12 × 1.5	19/0.32	0.3	2.25	0.6	11.2	11.7
19 × 1.5	19/0.32	0.3	2.25	0.7	13.2	11.7
2 × 2.5	19/0.41	0.4	2.8	0.4	7	11.7
3 × 2.5	19/0.41	0.4	2.8	0.4	7.2	6.86
4 × 2.5	19/0.41	0.4	2.8	0.4	8.2	6.86
5 × 2.5	19/0.41	0.4	2.8	0.5	9.2	6.86
6 × 2.5	19/0.41	0.4	2.8	0.5	10	6.86
7 × 2.5	19/0.41	0.4	2.8	0.5	10	6.86
8 × 2.5	19/0.41	0.4	2.8	0.6	11	6.86
10 × 2.5	19/0.41	0.4	2.8	0.7	13.2	6.86
