UL758绝缘材料ETFE线缆选型要点是什么？

您好:

欢迎关注上海申远特种线缆股份有限公司！

在UL758体系中，额定150℃/200℃、600V的AWM型号并不少见，但采用ETFE绝缘的UL10086有其独特定位。ETFE的机械强度和耐磨性在氟塑料中较为突出，适合既需要一定机械保护、又要求耐150℃/200℃高温的应用场景。掌握UL10086的绝缘厚度标准与导体匹配规则，是选型的第一步。

标准定义与绝缘厚度要求

在UL758体系中，UL10086的定义为：单导体、ETFE绝缘，额定温度150℃或200℃，额定电压600V，需通过水平燃烧测试。导体规格范围为36AWG至4/0AWG，可采用实心或绞合结构。

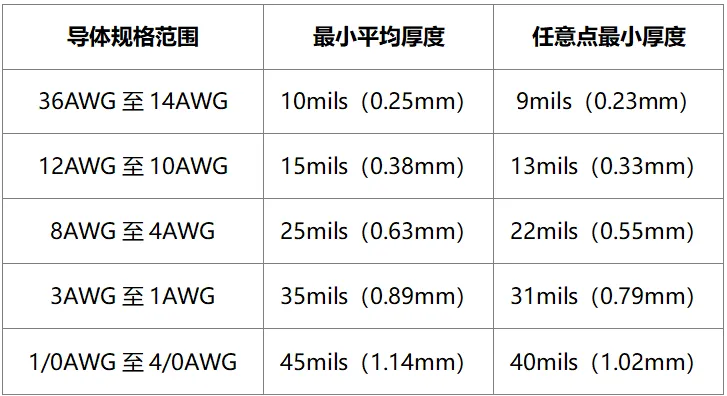

绝缘厚度按导体规格分档，标准同时规定了最小平均厚度与任意点最小厚度两项指标，具体如下图表所示。

绝缘材料为挤出的改性ETFE共聚物，最小壁厚0.25mm。

导体匹配：镀锡铜的200℃使用条件

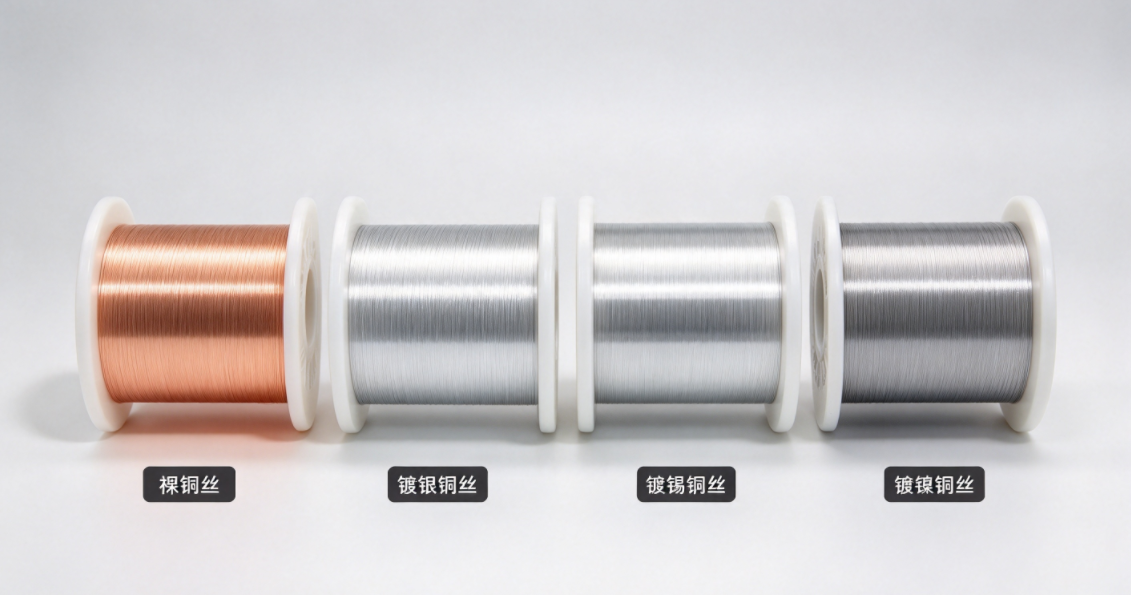

UL10086支持的导体类型包括镀银铜、镀镍铜、裸铜和镀锡铜。按照UL758-2024中Table 5.3的规定：镀银铜导体全规格适用于200℃等级，不受单丝直径限制；镀镍铜导体全规格适用于250℃等级，用于UL10086属于向下兼容的高冗余方案；镀锡铜导体在200℃等级下，要求单丝直径不小于0.015in（0.38mm），否则温度等级需降至150℃。

在UL10086覆盖的规格中，36AWG至14AWG等小规格镀锡铜绞合导体的单丝通常较细，难以满足0.015in（0.38mm）的要求。因此，在 200℃额定等级下，镀银铜、镀镍铜导体均不受单丝直径限制、可全规格匹配，是更可靠的选型方案。

ETFE绝缘的适用场景与CUL限制

ETFE的连续使用温度通常在150℃至200℃之间。UL10086 ETFE 绝缘电线适用于电加热器、电器设备、热电偶、气体点火器以及各类电气、电子元器件等场景。线缆按照 UL10086（UL758）安全标准制造，额定电压 600V，非辐照型长期允许工作温度 150℃，经辐照改性处理后的产品长期工作温度可达 200℃。ETFE 绝缘具备优良的电绝缘性、耐化学介质、抗老化及阻燃性能，可承受设备工作过程中的持续高温，稳定传输电力和传感信号，适配加热类器具、测温元件、点火装置等元器件的内部固定布线，保障高温工作环境下设备电气安全与运行可靠性。

使用时需注意两项限制：认证方面，ETFE材料目前尚未通过CUL安全认证，采用ETFE绝缘的UL10086产品表面印字不得包含CUL标识；加工方面，ETFE的挤出温度窗口比FEP更窄，对绝缘厚度控制精度要求更高。

UL10086在申远产品线中的对应

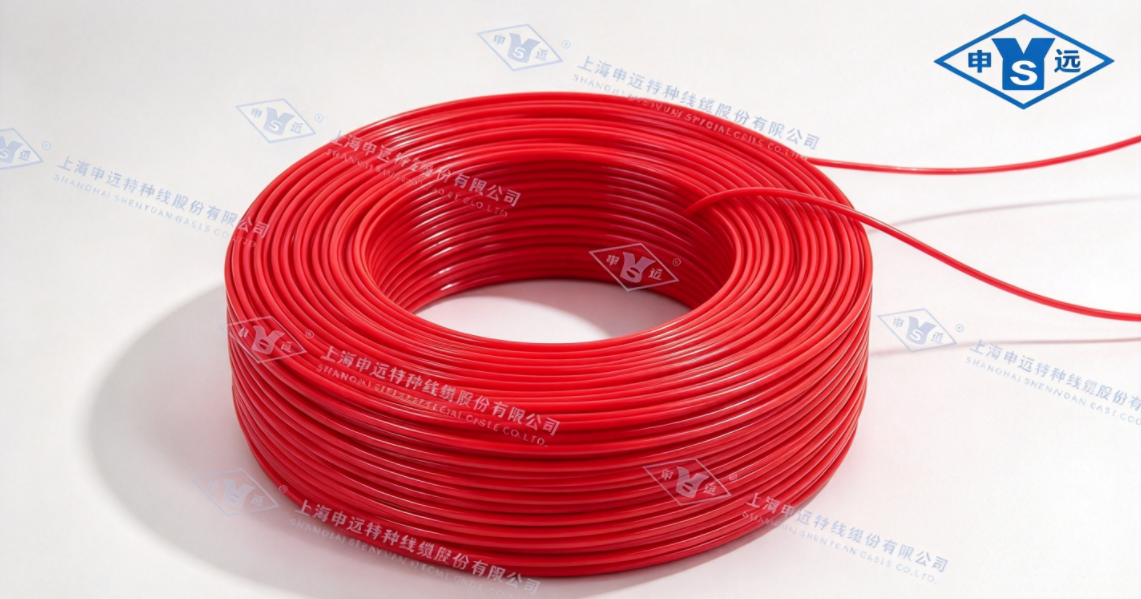

针对UL10086对应的ETFE绝缘应用场景，申远在ETFE铁氟龙绝缘电线产品线中已覆盖了150℃温度等级下的对应产品，导体采用镀锡铜绞合结构，绝缘厚度按标准控制，最小壁厚0.25mm，适用于电加热器、电器内部连接等场景；同时可根据具体工况条件，沟通导体结构与绝缘厚度的定制方案。

Q1：UL10086和UL10109有什么区别？

两者同属ETFE绝缘的单导体AWM：UL10086为600V等级，UL10109为300V等级。

Q2：镀锡铜在UL10086中200℃能用吗？

需确认单丝直径是否不小于0.015i（0.38mm）；若低于该值，温度等级需降至150℃。

Q3：ETFE绝缘的UL10086能标CUL吗？

不能。ETFE和PFA材料目前均未通过CUL认证，产品表面不能标注CUL标识。
