1、额定电压：250V、300V
2、工作温度：-60～+260℃

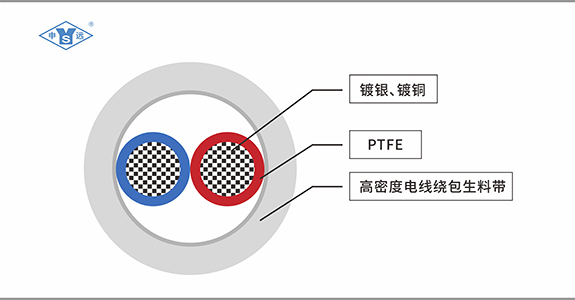

3、导 体：镀银铜
4、护套：高密度电线绕包生料带
5、绝 缘：PTFE 铁氟龙
6、颜 色：白-黄-蓝-绿-红-棕-黑
特点/用途：
①超薄、超柔、静音；
②耐高低温、耐腐蚀；
③低阻力、不释气，防水、防油高柔。

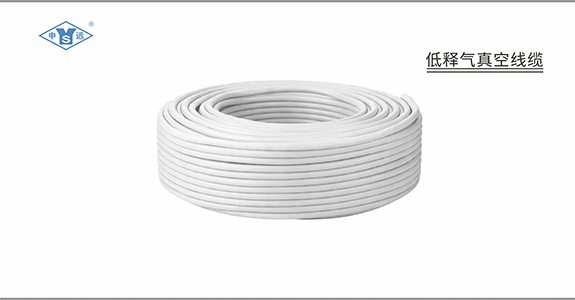

产品应用主要用于真空腔室，机械臂，缺陷检测系统等。
|
规格 |
1对 |
3对 |
4对 |
5对 |
8对 |
13对 |
|
|
|
结构尺寸 |
导体尺寸（mm） |
1.84±0.10 |
0.40±0.05 |
0.48±0.10 |
0.80±0.05 |
0.80±0.05 |
0.80±0.05 |
|
|
绝缘尺寸 |
2.26±0.10 |
0.7±0.05 |
0.8±0.05 |
1.1±0.07 |
1.1±0.07 |
1.1±0.10 |
|
|
|
护套尺寸 |
5.0±0.30 |
3.0±0.30 |
3.8±0.30 |
5.3±0.50 |
6.5±0.50 |
7.7±0.70 |
|
|
|
电气性能 |
直流电阻 Ω/KM |
≤8.78 |
≤223.0 |
≤150.0 |
≤59.4 |
≤59.4 |
≤59.4 |
|
|
绝缘电阻 MΩ*KM |
≥1500 |
≥1500 |
≥1500 |
≥1500 |
≥1500 |
≥1500 |
|
|
|
耐电压 V/min |
1500 |
1000V |
1000V |
1000V |
1000V |
1000V |
|
|
|
载流量 A（20℃） |
≤24 |
≤1 |
≤2 |
≤8 |
≤8 |
≤8 |
|
|
|
机械性能 |
绝缘热收缩 290±2℃*6h |
≤0.76mm |
≤0.76mm |
≤0.76mm |
≤0.76mm |
≤0.76mm |
≤0.76mm |
|
|
弯曲半径 |
≥5D |
≥5D |
≥5D |
≥5D |
≥5D |
≥5D |
|
|
|
环境性能 |
工作温度 |
-60℃~+260℃ |
-60℃~+260℃ |
-60℃~+260℃ |
-60℃~+260℃ |
-60℃~+260℃ |
-60℃~+260℃ |
|
|
环保要求 |
符合 |
|
||||||
|
释气率 |
H2O:6.0E-08 CH(45-100):3.0E-10 CH(101-200):4.0E-11 |
|||||||
